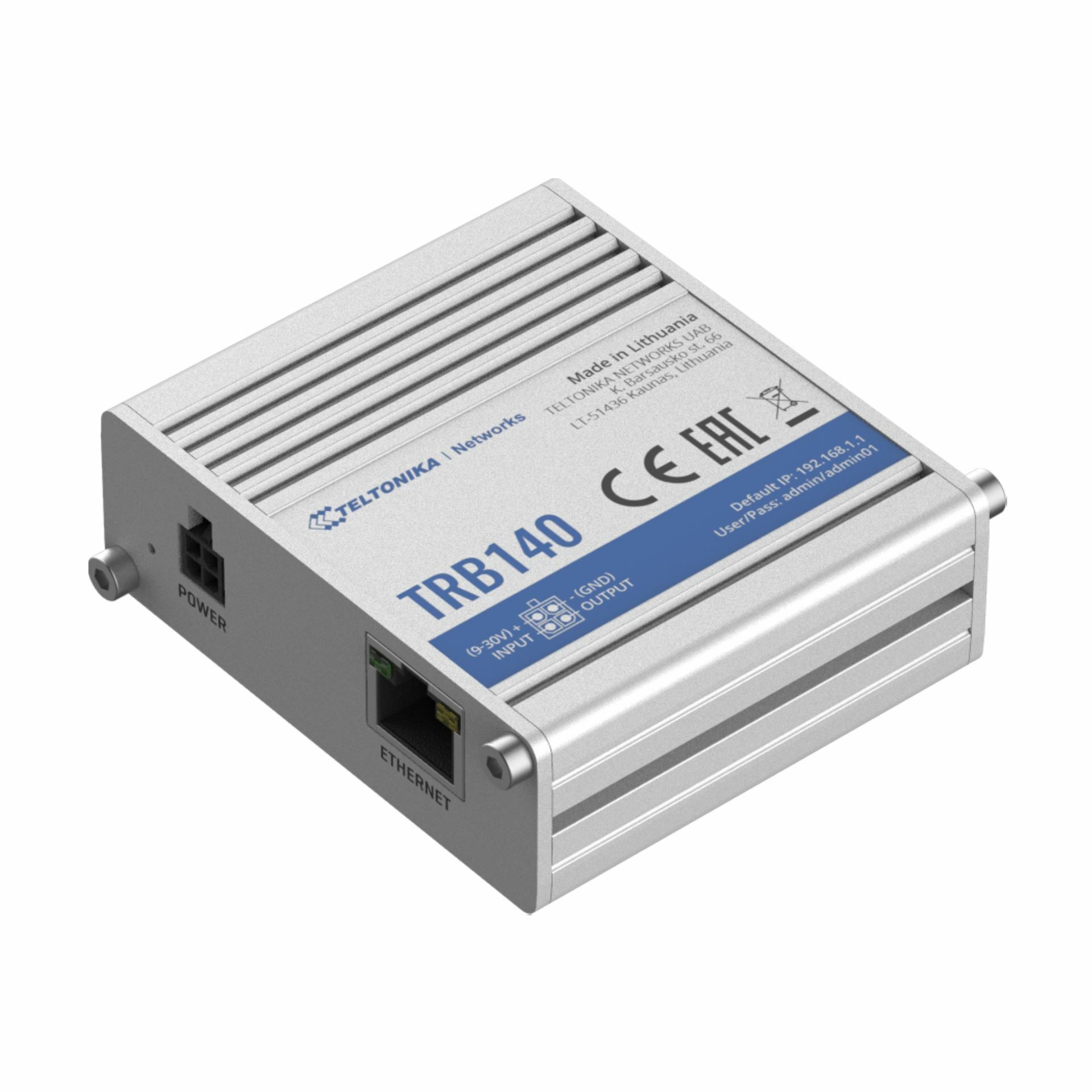

Teltonika TRB140 je izjemno majhen, lahek in energetsko učinkovit industrijski prehod (gateway), opremljen z najpomembnejšimi zmogljivostmi LTE Cat 4, gigabitnim Ethernet vmesnikom, digitalnimi vhodi / izhodi in vrati micro-USB. Zaradi svoje kompaktne zasnove je idealen za projekte in aplikacije, kjer je zahtevana zanesljiva internetna povezav. TRB140 je posebej zasnovan za uporabo v industrijskem sektorju in ima široko paleto varnostnih funkcij programske opreme, kot so nadzor SMS, požarni zid, odprti VPN, IPsec, podpora sistema za daljinsko upravljanje (RMS) in podpora za FOTA posodobitve.
MOBILNO OMREŽJE
Mobilni modul 4G (LTE) - Cat 4 do 150 Mbps, 3G - do 42 Mbps, 2G - do 236,8 kbps
RF tehnologija - GSM, GPRS, EDGE, UMTS/HSPA+, LTE
EIRP (največja energija za radijsko frekvenco): 32 dBm@GSM, 24 dBm@WCDMA, 23 dBm@LTE
Frekvenčni pas delovanja:
- Antena za 4G/LTE - 698~868/1850~2690 MHz, 50 Ω, VSWR<2, ojačanje 2 dBi, omnidirectional - vsesmerna, SMA moški priključek
Stanje - Moč signala (RSSI), SINR, RSRP, RSRQ, EC / IO, RSCP, poslani / prejeti bajti, povezani pas, IMSI, ICCID
SMS - SMS status, konfiguracija SMS, pošiljanje / branje SMS-ov prek HTTP POST / GET, EMAIL v SMS, SMS na EMAIL, SMS na HTTP, SMS na SMS, načrtovani SMS, SMS samodejni odgovor, Klicni pripomočki
USSD - Podpira pošiljanje in sprejemanje podatkovnih sporočil tipa Unstructured Supplementary Service
Blacklist – seznam omogočenih in onemogočenih operaterjev
Upravljanje pasu - Zaklepanje pasu, uporabljen prikaz stanja pasu
APN – Samodejna nastavitev APN
Način delovanja – NAT (usmerjevalnik), Bridge, Passthrough
Multi-PDN - Možnost uporabe različnih PDN-jev za dostop do več omrežij in storitev
ŽIČNO OMREŽJE
LAN - 1x priključek LAN, 10/100/1000 Mbps, skladnost s standardi IEEE 802.3, IEEE 802.3u, podpira samodejno MDI / MDIX
OMREŽNE FUNKCIJE
Usmerjanje - Statično usmerjanje
Omrežni protokoli - TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SMTP, SSL v3, TLS, PPP, PPPoE, SSH, DHCP, SNMP, MQTT, Wake on LAN (WOL)
Nadzor povezave - Ping Reboot, Wget Reboot, Periodic Reboot, LCP in ICMP za pregled povezav
Firewall – omogoča odpiranje vrat / portov, pravila za promet, pravila po meri
DHCP strežnik - Statična in dinamična dodelitev IP
QoS / Smart Queue Management (SQM) - Čakalna vrsta prioritet prometa po viru / cilju, storitvi, protokolu ali vratih
DDNS - podpira več kot 25 ponudnikov storitev, druge lahko konfigurirate ročno
SSHFS - Možnost namestitve oddaljenega datotečnega sistema prek protokola SSH
VARNOST
Avtentikacija (Preverjanje pristnosti) – Pre-shared key, digitalna potrdila, potrdila X.509
Firewall (Požarni zid) - Vnaprej konfigurirana pravila požarnega zidu lahko omogočite prek WebUI, neomejena konfiguracija požarnega zidu prek CLI; DMZ; NAT; NAT-T
Preprečevanje napadov - DDOS (preprečevanje poplav SYN, preprečevanje napadov SSH, preprečevanje napadov HTTP / HTTPS), preprečevanje skeniranja vrat (SYN-FIN, SYN-RST, X-mas, NULL flags, napadi FIN scan)
Nadzor mobilne kvote - Nastavite omejitve podatkov po meri za SIM kartici
Spletni filter - Črni seznam za blokiranje neželenih spletnih mest, beli seznam za določanje samo dovoljenih spletnih mest
Nadzor dostopa - Prilagodljiv nadzor paketkov TCP, UDP, ICMP, filter naslovov MAC
VPN
OpenVPN - Hkrati lahko deluje več odjemalcev in strežnik, 12 načinov šifriranja
Šifriranje - OpenVPN DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128- CBC, AES-192-CBC, AES-256-CBC
IPsec - IKEv1, IKEv2, podpira do 5 x VPN tunele IPsec (instanc), s 5 metodami šifriranja (DES, 3DES, AES128, AES192, AES256)
GRE - GRE tunel
PPTP, L2TP - odjemalec / strežnik, lahko delujejo hkrati, L2TPv3 support
ZeroTier - ZeroTier VPN
WireGuard - Podpira strežnik/odjemalec način delovanja VPN WireGuard
MODBUS
MODBUS TCP slave
Filtriranje ID - Odziv na specifičen ID v obsegu [1; 255] ali na vse ID-je
Dovoli oddaljeni dostop - Omogoči dostop prek omrežja WAN
Registri po meri - MODBUS TCP zahteve po blokih po meri, ki berejo / zapisujejo v datoteko v usmerjevalniku, in jih je mogoče uporabiti za razširitev funkcije MODBUS TCP Slave
MODBUS TCP master
Podprte funkcije - 01, 02, 03, 04, 05, 06, 15, 16
Podprti podatkovni formati - 8 bit: INT, UINT; 16 bit: INT, UINT (MSB or LSB first); 32 bit: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC), HEX, ASCII
PODATKI MODBUSA STREŽNIKU
Protokol HTTP (S), MQTT, Azure MQTT, Kinesis
MQTT GATEWAY
Prehod MQTT Omogoča pošiljanje ukazov in prejemanje podatkov od MODBUS Masterja prek posrednika MQTT
SPREMLJANJE IN UPRAVLJANJE
WEB UI - HTTP / HTTPS, stanje, konfiguracija, posodobitev FW, CLI, odpravljanje težav, dnevnik dogodkov, sistemski dnevnik, dnevnik jedra
FOTA - Posodobitev vdelane programske opreme iz serverja, samodejno obvestilo
SSH - SSH (v1, v2)
SMS - SMS stanje, konfiguracija SMS, pošiljanje / branje SMS-ov prek HTTP POST / GET
KLIC - Ponovni zagon naprave, stanje, vklop/izklop WiFi, vklop/izklop mobilnih podatkov, vklop/izklop IO izhoda, odgovor/prekinitev s časovnikom
TR-069 - OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem
MQTT - MQTT broker, MQTT publisher
SNMP - SNMP (v1, v2, v3), SNMP trap
JSON-RPC - API za upravljanje prek HTTP / HTTPS
MODBUS - Status / nadzor MODBUS TCP
RMS – Podpira sistem za daljinsko upravljanje Teltonika RMS
IoT PLATFORME
Cloud of Things - Omogoča spremljanje: podatkov o napravi, mobilnih podatkov, informacij o omrežju, razpoložljivosti
ThingWorx - omogoča spremljanje: WAN način delovanja, imena mobilnega operaterja, WAN IP, moči mobilnega signala, vrste mobilnega omrežja
Cumulocity - Omogoča spremljanje: modela naprave, revizije in serijske številke, ID mobilne celice, ICCID, IMEI, vrste povezave, operaterja, moči signala, vrste WAN in IP
Azure IoT Hub - lahko pošlje IP naprave, število prejetih/poslanih bajtov, stanje 3G povezave, stanje omrežne povezave, IMEI, ICCID, model, proizvajalec, serijski, revizija, IMSI, stanje države SIM, stanje PIN, GSM signal, WCDMA RSCP WCDMA EC / IO, LTE RSRP, LTE SINR, LTE RSRQ, ID CELL, operater, številka operaterja, vrsta povezave, temperatura, število PIN za strežnik Azure IoT Hub
ZNAČILNOSTI SISTEMA
CPU - ARM Cortex-A7 1.2 GHz CPU
RAM - 128 MB (50 MB za userspace)
FLASH pomnilnik - 512 MB (200 MB za userspace)
FIRMWARE / KONFIGURACIJA
WEB UI - Posodobi FW iz datoteke, preveri FW na strežniku, konfiguracijske profile, varnostno kopijo konfiguracije, obnovitveno točko
FOTA - Posodobitev FW / konfiguracije s strežnika
RMS - Posodobitev FW / konfiguracija za več naprav
Ohrani nastavitve - Posodobi FW brez izgube trenutne konfiguracije
FIRMWARE PRILAGODITEV
Operacijski sistem - RutOS (Linux OS na osnovi OpenWrt)
Podprti jeziki - Busybox shell, Lua, C, C ++
Razvojna orodja - Paket SDK z vgrajenim razvojnim okoljem
VHOD / IZHOD
Vhod - 2 x nastavljivi pin za vhod/izhod, 0 - 6 V zaznan kot logic low, 8 - 30 V zaznan kot logic high. Izhod z odprtim kolektorjem, največja moč 30 V, 300 mA (ni na voljo v TRB140 * 2 ****)
Dogodki - SMS, EMAIL, RMS
I/O juggler - Omogoča nastavitev določenih I/O pogojev za sprožitev dogodka
NAPAJANJE
Priključek - 4-polna industrijska DC vtičnica
Območje vhodne napetosti – 9 do 30 VDC, zaščita pred obratno polariteto, prenapetostna zaščita >33 VDC do največ 10 μs
PoE (pasivno) - Pasivno PoE prek rezervnih paric. Možnost napajanja prek vrat LAN, vendar ni združljiv z aktivnim PoE (IEEE802.3af, 802.3at in 802.3bt)
Poraba energije - <5 W
FIZIČNI VMESNIKI (PRIKLJUČKI, LED, ANTENE, TIPKE, SIM)
Mrežni priključki - 1x RJ45, 10/100/1000 Mbps
Vhodno-izhodni priključki - 2x nastavljivi pin na 4-polni vtičnici (ni na voljo v TRB140 * 2 ****)
USB - 1x Navidezni omrežni vmesnik prek mikro USB
LED diode stanja - 3x LED diode za tip mobilne povezave, 5 x LED diode moči povezave, 2 x LED diodi LAN, 1 x LED dioda za napajanje
SIM - 1x reža za SIM (Mini SIM - 2FF), 1,8 V / 3 V
Napajanje - 1x 4-polni DC konektor
Antene - 1x SMA za LTE
Reset tipka - Tipka za ponovni zagon / ponastavitev na tovarniške nastavitve
FIZIČNE LASTNOSTI
Material ohišja - Aluminijasto ohišje z možnostjo pritrditve na DIN letev
Mere (Š x V x G) - 74.5 x 25 x 64.4 mm
Teža - 134 g
Možnosti pritrditve - pritrditev na DIN-letev na dva načina, namestitev na ravno površino
DELOVNO OKOLJE
Delovna temperatura - -40 ° C do 75 ° C
Delovna vlažnost - 10% do 90% brez kondenzacije
Stopnja zaščite - IP30
Paket vsebuje:
1x TRB140, 1x Napajalnik, 1x LTE antena (magnetni nosilec, SMA moški, 3m kabel), 1x Kabel mikro USB (0,8 m), 1x Imbus ključ, 1x Mrežni kabel, 1x Navodila
