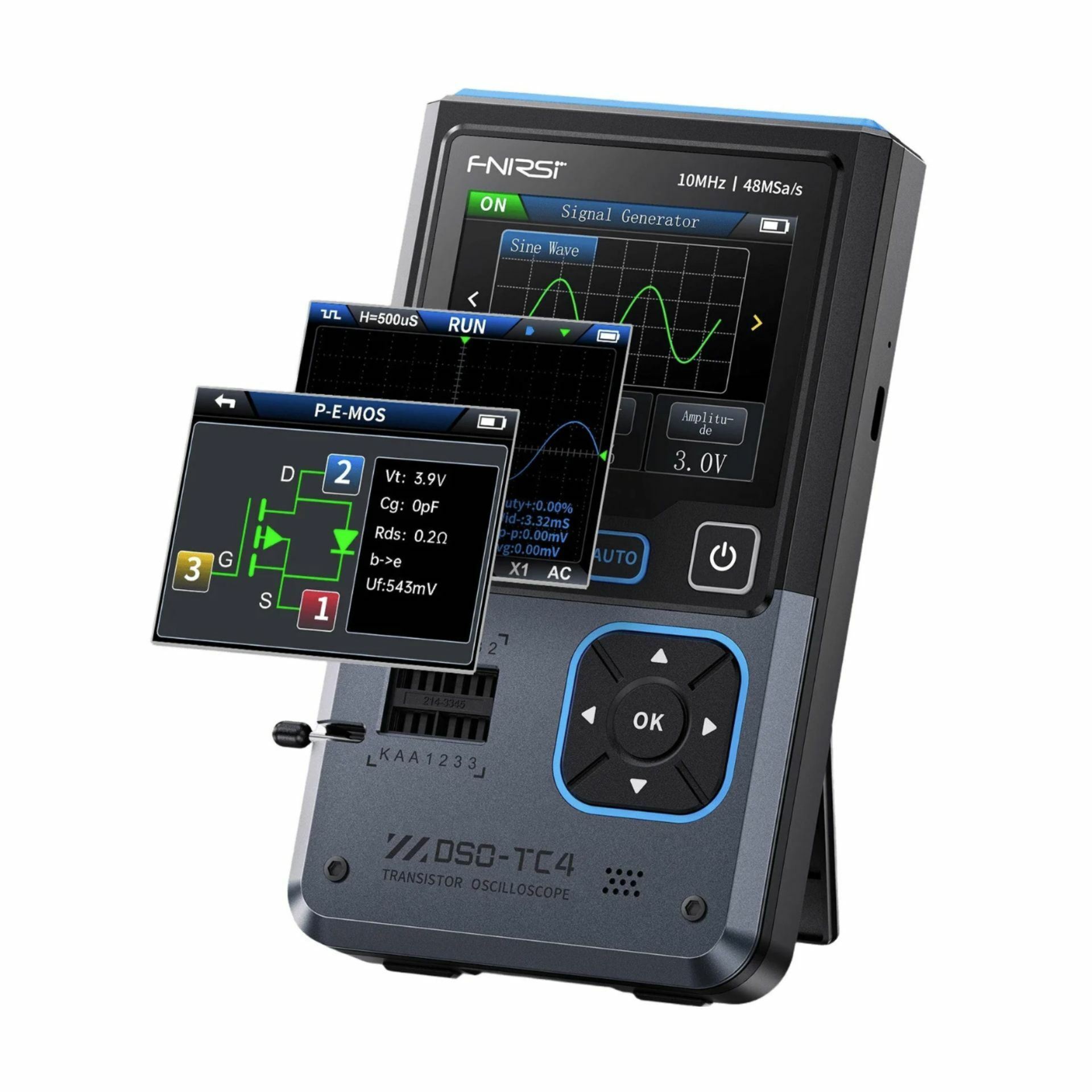

Fnirsi digitalni tester tranzistorjev generator signalov osciloskop DSO-TC4

FNIRSI DSO-TC4 je večnamenska merilna naprava, namenjena servisiranju, diagnostiki in razvoju elektronskih vezij. Združuje digitalni osciloskop, generator signalov in avtomatski tester elektronskih komponent v enem prenosnem ohišju.

Osciloskop omogoča realnočasovno vzorčenje s hitrostjo 48 MSa/s in analogno pasovno širino 10 MHz. Podpira AC in DC sklopitev, samodejno proženje ter shranjevanje posnetkov zaslona za kasnejšo analizo. Največja vhodna napetost znaša do 400 V.

Tester komponent samodejno prepozna tip in razporeditev priključkov ter meri lastnosti tranzistorjev, diod, MOSFET, SCR, uporov, kondenzatorjev in induktivnosti. Generator signalov podpira 13 oblik signalov z nastavljivo frekvenco, amplitudo in delovnim ciklom.

Naprava ima 2.8-palčni barvni TFT zaslon in vgrajeno litijevo baterijo kapacitete 1500 mAh, kar omogoča do približno 4 ure delovanja brez zunanjega napajanja.

– 3-v-1 osciloskop, tester komponent in generator signalov
– Pasovna širina 10 MHz in vzorčenje 48 MSa/s
– Samodejna identifikacija elektronskih komponent
– Generator signalov do 50 kHz z nastavljivo amplitudo
– Prenosna zasnova z vgrajeno baterijo

Tehnične lastnosti:

– Znamka: FNIRSI
– Model: DSO-TC4
– Vrsta naprave: Digitalni osciloskop, tester tranzistorjev, generator signalov
– Zaslon: 2.8-palčni TFT barvni zaslon
– Osvetlitev: Nastavljiva svetlost
– Dimenzije: približno 90 x 142 x 27.5 mm
– Teža: približno 186 g

Napajanje:
– Napajalni priključek: USB TipC
– Vhodna napetost: 5 V
– Tok: 1 A
– Baterija: Litijeva, 3.7 V, 1500 mAh

Osciloskop:
– Realnočasovno vzorčenje: 48 MSa/s
– Analogna pasovna širina: 10 MHz
– Vhodna impedanca: 1 MΩ
– Način sklopitve: AC, DC
– Napetostni razpon:
– Sonda 1:1: 80 Vpp
– Sonda 10:1: 800 Vpp
– Navpična občutljivost: 10 mV div do 10 V div
– Časovna baza: 50 ns do 20 s
– Načini proženja: Auto, Normal, Single
– Vrste proženja: Naraščajoči rob, padajoči rob
– Samodejne meritve: Max, Min, Avg, RMS, Vpp, frekvenca, perioda, delovni cikel

Generator signalov:
– Oblike signalov: 13 vrst
– Frekvenčni razpon: 0 do 50 kHz
– Amplituda izhoda: 0.1 V do 3.0 V
– Delovni cikel pravokotnega signala: 0 do 100 %

Testiranje komponent:
– Upori: 0.01 Ω do 50 MΩ
– Kondenzatorji: 25 pF do 100 mF
– Induktorji: 10 µH do 1000 µH
– Diode in Zener diode: do 32 V
– Tranzistorji, MOSFET, IGBT, SCR
– Podpora senzorjem: DS18B20, DHT11

Paket vsebuje: 1x FNIRSI DSO-TC4, 1x Visokonapetostna sonda P6100, 1x Napajalni adapter, 1x USB TipC polnilni kabel, 3x Testni kavelj, 1x Krokodil sponka, 1x Navodila
