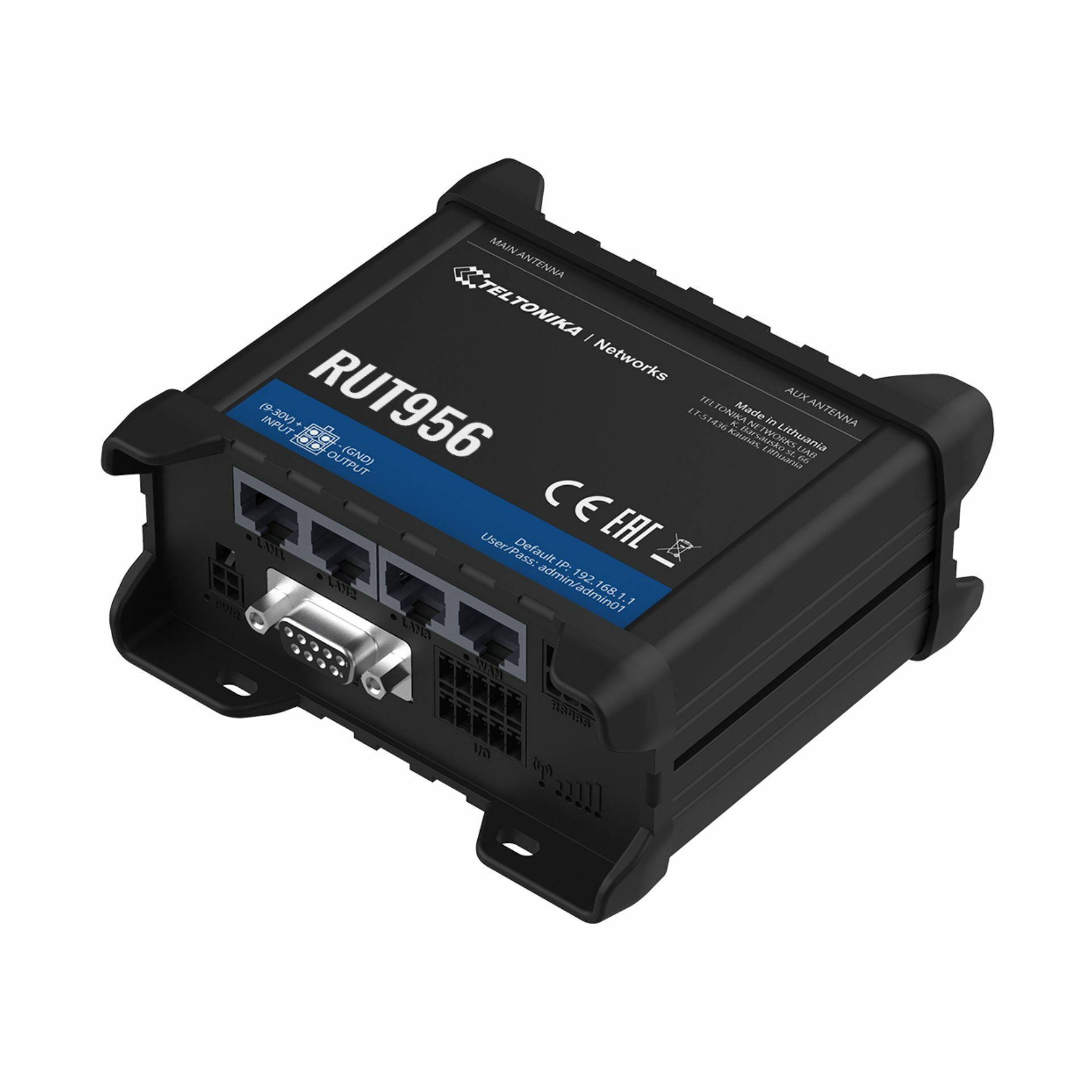

Teltonika RUT956 je zanesljiv industrijski usmerjevalnik LTE Cat 4, ki zagotavlja visoko zmogljivost in GNSS lokacijske zmogljivosti. Ethernet, digitalni in analogni I/O, RS232, RS485, GNSS (GPS) in USB vmesniki omogočajo neverjetno raznolike scenarije industrijskih aplikacij.
Opremljen je z redundanco povezljivosti prek dvojne SIM reže. Nameščen RutOS je opremljen z naprednimi programskimi funkcijami, kot so Modbus, SNMP, TR-069, NTRIP, MQTT in več storitev VPN.
MOBILNO OMREŽJE
Mobilni modul 4G (LTE) - Cat 4 do 150 Mbps, 3G - do 42 Mbps, 2G - do 236,8 kbps
SIM preklapljanje - 2 kartici SIM, samodejni preklop: šibek signal, omejitev prenosa podatkov, omejitev sporočil SMS, gostovanje, brez omrežja, omrežje zavrnjeno, prekinitev podatkovne povezave, zaščita pred mirovanjem SIM
RF tehnologija - GSM, GPRS, EDGE, UMTS/HSPA+, LTE, GNSS, WiFi
EIRP (največja energija za radijsko frekvenco): 33 dBm@GSM, 24 dBm@WCDMA, 23 dBm@LTE, 20 dBm@ WiFi
Frekvenčni pas delovanja:
- Antena za 4G/LTE - 698~960/1710~2690 MHz, 50 Ω, VSWR<3, ojačanje 4 dBi, omnidirectional - vsesmerna, SMA moški priključek
- Antena za WiFi - 2400~2500 MHz, 50 Ω, VSWR<2, ojačanje 3 dBi, omnidirectional - vsesmerna, RP-SMA moški priključek
- Antena za GNSS - 1575.42~1602 MHz, 2.2~5 VDC, VSWR < 1.5, aktivno skupno ojačanje 28 dB (typ.), RHCP polarizacija, SMA moški priključek
Stanje - Moč signala (RSSI), SINR, RSRP, RSRQ, EC / IO, RSCP, poslani / prejeti bajti, povezani pas, IMSI, ICCID
SMS - SMS status, konfiguracija SMS, pošiljanje / branje SMS-ov prek HTTP POST / GET, EMAIL v SMS, SMS na EMAIL, SMS na HTTP, SMS na SMS, načrtovani SMS, SMS samodejni odgovor, SMPP
Blacklist – seznam omogočenih in onemogočenih operaterjev
Upravljanje pasu - Zaklepanje pasu, uporabljen prikaz stanja pasu
APN – Samodejna nastavitev APN
Način delovanja – NAT (usmerjevalnik), Bridge, Passthrough
Multi-PDN - Možnost uporabe različnih PDN-jev za dostop do več omrežij in storitev
BREZŽIČNO OMREŽJE
Brezžični način - IEEE 802.11b / g / n, dostopna točka (AP), postaja (STA)
WiFi varnost - WPA2-Enterprise - PEAP, WPA2-PSK, WEP, WPA-EAP, WPA-PSK; AES-CCMP, TKIP, načini samodejnega šifriranja, ločevanje odjemalca
SSID - Način prikritega SSID in nadzor dostopa na podlagi naslova MAC
Uporabniki WiFi - Do 100 sočasnih povezav
Wireless Hotspot – Brezžični Captive portal (Hotspot), notranji / zunanji strežnik Radius, vgrajena prilagodljiva ciljna stran
ŽIČNO OMREŽJE
WAN - 1x priključek WAN (lahko ga konfigurirate tudi kot LAN) 10/100 Mbps, skladnost s standardi IEEE 802.3, IEEE 802.3u, podpira samodejno MDI / MDIX
LAN - 3x priključek LAN, 10/100 Mbps, skladnost s standardi IEEE 802.3, IEEE 802.3u, podpira samodejno MDI / MDIX
OMREŽNE FUNKCIJE
Usmerjanje - Statično usmerjanje, Dinamično usmerjanje (BGP, OSPF v2, RIP v1/v2)
Omrežni protokoli - TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPnP, SSH, DHCP, odjemalec Telnet, SNMP, MQTT, Wake On Lan (WOL)
VoIP passthrough - podpira pomočnike NAT H.323 in SIP-alg protokola, kar omogoča pravilno usmerjanje paketov VoIP
Nadzor povezave - Ping Reboot, Wget Reboot, Periodic Reboot, LCP in ICMP za pregled povezav
Firewall – omogoča odpiranje vrat / portov, pravila za promet, pravila po meri
DHCP strežnik - Statična in dinamična dodelitev IP, DHCP reley, releyd
QoS / Smart Queue Management (SQM) - Čakalna vrsta prioritet prometa po viru / cilju, storitvi, protokolu ali vratih, WMM, 802.11e
DDNS - podpira več kot 25 ponudnikov storitev, druge lahko konfigurirate ročno
Nadomestna/Rezervna povezava - VRRP, mobilne, žične in WiFi WAN možnosti, ki jih je mogoče uporabiti kot redundančno povezavo z uporabo samodejnega preklopa
Load Balancing – Izenačevanje obremenitve internetnega prometa prek več povezav WAN
VARNOST
Avtentikacija (Preverjanje pristnosti) – Pre-shared key, digitalna potrdila, potrdila X.509
Firewall (Požarni zid) - Vnaprej konfigurirana pravila požarnega zidu lahko omogočite prek WebUI, neomejena konfiguracija požarnega zidu prek CLI; DMZ; NAT; NAT-T
Preprečevanje napadov - DDOS (preprečevanje poplav SYN, preprečevanje napadov SSH, preprečevanje napadov HTTP / HTTPS), preprečevanje skeniranja vrat (SYN-FIN, SYN-RST, X-mas, NULL flags, napadi FIN scan)
VLAN - ločevanje VLAN omrežij na podlagi oznak in mrežnih priključkov
Nadzor mobilne kvote - Nastavite omejitve podatkov po meri za SIM kartici
Spletni filter - Črni seznam za blokiranje neželenih spletnih mest, beli seznam za določanje samo dovoljenih spletnih mest
Nadzor dostopa - Prilagodljiv nadzor paketkov TCP, UDP, ICMP, filter naslovov MAC
VPN
OpenVPN - Hkrati lahko deluje več odjemalcev in strežnik, 12 načinov šifriranja
Šifriranje - OpenVPN DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128- CBC, AES-192-CBC, AES-256-CBC
IPsec - IKEv1, IKEv2, podpira do 4 x VPN tunele IPsec (instanc), s 5 metodami šifriranja (DES, 3DES, AES128, AES192, AES256)
GRE - GRE tunel
PPTP, L2TP - odjemalec / strežnik, lahko delujejo hkrati
Stunnel - Proxy je zasnovan tako, da obstoječim odjemalcem in strežnikom doda funkcionalnost šifriranja TLS brez sprememb kode programov
DMVPN – Način ustvarjanja skalabilnih IPsec VPN tunelov
SSTP - Podpora odjemalca SSTP
ZeroTier - ZeroTier VPN
WireGuard - Podpira strežnik/odjemalec način delovanja VPN WireGuard
MODBUS
MODBUS TCP slave
Filtriranje ID - Odziv na specifičen ID v obsegu [1; 255] ali na vse ID-je
Dovoli oddaljeni dostop - Omogoči dostop prek omrežja WAN
Registri po meri - MODBUS TCP zahteve po blokih po meri, ki berejo / zapisujejo v datoteko v usmerjevalniku, in jih je mogoče uporabiti za razširitev funkcije MODBUS TCP Slave
MODBUS TCP master
Podprte funkcije - 01, 02, 03, 04, 05, 06, 15, 16
Podprti podatkovni formati - 8-bitni: INT, UINT; 16 bit: INT, UINT (najprej MSB ali LSB); 32-bitni: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC)
MODBUS RTU MASTER (RS232)
Podprte hitrosti prenosa - od 300 do 115200
Podprte funkcije - 01, 02, 03, 04, 05, 06, 15, 16
Število podatkovnih bitov - od 5 do 8
Število stop bitov - 1 ali 2
Pariteta - Brez, Sodo, Liho
Nadzor pretoka - brez, RTS / CTS, Xon/Xoff
Duplex - Full dupleks
MODBUS RTU MASTER (RS485)
Podprte hitrosti prenosa - od 300 do 115200
Podprte funkcije - 01, 02, 03, 04, 05, 06, 15, 16
Število podatkovnih bitov - 8
Število stop bitov - 1
Pariteta - Brez, Sodo, Liho
Nadzor pretoka - brez, RTS / CTS, Xon/Xoff
Duplex - Half dupleks
PODATKI MODBUSA STREŽNIKU
Protokol HTTP (S), MQTT, Azure MQTT
MQTT GATEWAY
Prehod MQTT Omogoča pošiljanje ukazov in prejemanje podatkov od MODBUS Masterja prek posrednika MQTT
SPREMLJANJE IN UPRAVLJANJE
WEB UI - HTTP / HTTPS, stanje, konfiguracija, posodobitev FW, CLI, odpravljanje težav, dnevnik dogodkov, sistemski dnevnik, dnevnik jedra
FOTA - Posodobitev vdelane programske opreme iz serverja, samodejno obvestilo
SSH - SSH (v1, v2)
SMS - SMS stanje, konfiguracija SMS, pošiljanje / branje SMS-ov prek HTTP POST / GET
KLIC - Ponovni zagon naprave, stanje, vklop/izklop WiFi, vklop/izklop mobilnih podatkov, vklop/izklop IO izhoda, odgovor/prekinitev s časovnikom
TR-069 - OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem
MQTT - MQTT broker, MQTT publisher
SNMP - SNMP (v1, v2, v3), SNMP trap
JSON-RPC - API za upravljanje prek HTTP / HTTPS
MODBUS - Status / nadzor MODBUS TCP
RMS – Podpira sistem za daljinsko upravljanje Teltonika RMS
IoT PLATFORME
Cloud of Things - Omogoča spremljanje: podatkov o napravi, mobilnih podatkov, informacij o omrežju, razpoložljivosti
ThingWorx - omogoča spremljanje: WAN način delovanja, imena mobilnega operaterja, WAN IP, moči mobilnega signala, vrste mobilnega omrežja
Cumulocity - Omogoča spremljanje: modela naprave, revizije in serijske številke, ID mobilne celice, ICCID, IMEI, vrste povezave, operaterja, moči signala, vrste WAN in IP
Azure IoT Hub - lahko pošlje IP naprave, število prejetih/poslanih bajtov, stanje 3G povezave, stanje omrežne povezave, IMEI, ICCID, model, proizvajalec, serijski, revizija, IMSI, stanje države SIM, stanje PIN, GSM signal, WCDMA RSCP WCDMA EC / IO, LTE RSRP, LTE SINR, LTE RSRQ, ID CELL, operater, številka operaterja, vrsta povezave, temperatura, število PIN za strežnik Azure IoT Hub
ZNAČILNOSTI SISTEMA
CPU - Mediatek, MT7628, 580 MHz
RAM - 128 MB, DDR2
FLASH pomnilnik - 16 MB, SPI Flash
FIRMWARE / KONFIGURACIJA
WEB UI - Posodobi FW iz datoteke, preveri FW na strežniku, konfiguracijske profile, varnostno kopijo konfiguracije, obnovitveno točko
FOTA - Posodobitev FW / konfiguracije s strežnika
RMS - Posodobitev FW / konfiguracija za več naprav
Ohrani nastavitve - Posodobi FW brez izgube trenutne konfiguracije
FIRMWARE PRILAGODITEV
Operacijski sistem - RutOS (Linux OS na osnovi OpenWrt)
Podprti jeziki - Busybox shell, Lua, C, C ++
Razvojna orodja - Paket SDK z vgrajenim razvojnim okoljem
LOKACIJA
GNSS - GPS, GLONASS, BeiDou, Galileo in QZSS
Koordinate - GNSS koordinate prek WebUI, SMS, TAVL, RMS
NMEA - NMEA 0183
Protokol NTRIP - NTRIP (omrežni prenos RTCM prek internetnega protokola)
Strežniška programska oprema - Podprta strežniška programska oprema TAVL, RMS
Geofencing – Nastavitev več geofence območij
SERIJSKI PRIKLJUČEK
RS232 - DB9 priključek, poln RS232 (z RTS, CTS)
RS485 - RS485 Full Duplex (4 žice) in Half Duplex (2 žici). Hitrost prenosa 300-115200
Funkcije - Konzola, Konzola prek IP, modem, prehod MODBUS, odjemalec NTRIP
VHOD / IZHOD
Vhod - 1x digitalni vhod (0 - 3 V), 1x digitalno galvansko izoliran vhod (0 - 30 V), 1x analogni vhod (0 - 24 V), 1x digitalni neizolirani vhod (na 4-polnem napajalnem priključku)
Izhod - 1x digitalni izhod open-collector (30 V, 250 mA), 1x relejni izhod SPST (40 V, 4 A), 1x digitalni izhod open-collector (30 V, 300 mA, na 4-polnem napajalnem priključku)
Dogodki - SMS, EMAIL, RMS
USB PRIKLJUČEK
Hitrost prenosa podatkov - USB 2.0
Aplikacije - Samba share, USB-to-serial
Zunanje naprave - Možnost priključitve zunanjega trdega diska, USB ključka, dodatnega modema, tiskalnika
Formati za shranjevanje - FAT, FAT32, NTFS
NAPAJANJE
Priključek - 4-polna industrijska DC vtičnica
Območje vhodne napetosti – 9 do 30 VDC, zaščita pred obratno polariteto, prenapetostna zaščita >31 VDC do največ 10 μs
PoE (pasivno) - Pasivno PoE prek rezervnih paric. Možnost napajanja prek vrat LAN, vendar ni združljiv z aktivnim PoE (IEEE802.3af, 802.3at in 802.3bt)
Poraba energije - <2 W idle, <7 W Max
FIZIČNI VMESNIKI (PRIKLJUČKI, LED, ANTENE, TIPKE, SIM)
Mrežni priključki - 4x RJ45, 10/100 Mbps
Vhodno-izhodni priključki - 2x vhod in 2x izhod na 10-polni industrijski vtičnici, 1x digitalni vhod in 1x digitalni izhod na 4-polnem napajalnem konektorju (na voljo od HW revizije 1600 naprej)
LED diode stanja - 1x tribarvna LED dioda stanja povezave, 5x LED diode moči povezave, 4x LED diode stanja LAN, 1x LED dioda za napajanje
SIM - 2x reža SIM (Mini SIM - 2FF), 1,8 V / 3 V, odstranljivo držalo SIM kartice
Napajanje - 1x 4-polni DC priključek za napajanje
Vhod / izhod - 1x 10-polna industrijska vtičnica za vhode / izhode
Antene - 2x SMA za LTE, 2x RP-SMA za WiFi, 1x SMA za GNSS
USB - 1x USB Vrata za zunanje naprave
RS232 - 1x vtičnica DB9
RS485 - 1x 6-polna industrijska vtičnica
Reset tipka - Tipka za ponovni zagon / ponastavitev na tovarniške nastavitve
FIZIČNE LASTNOSTI
Material ohišja - Aluminijasto ohišje z možnostjo pritrditve na DIN letev, plastične plošče
Mere (Š x V x G) - 110 x 50 x 100 mm
Teža - 295 g
Možnosti pritrditve - pritrditev na DIN-letev na dva načina, namestitev na ravno površino
DELOVNO OKOLJE
Delovna temperatura - -40°C do 75°C
Delovna vlažnost - 10% do 90% brez kondenzacije
Stopnja zaščite - IP30
Paket vsebuje:
1x Usmerjevalnik RUT956, 1x Napajalnik, 2x LTE anteni (magnetni nosilec, SMA moški, 3 m kabel), 2x WiFi anteni (magnetni nosilec, moški RP-SMA, 1,5 m kabel), 1x GNSS antena (lepilo, SMA moški, 3 m kabel), 1x RS485 priključni blok, 1x I/O priključni blok, 1x Mrežni kabel (1,5 m), 1x Komplet adapterjev SIM, 1x Navodila
